中兴液力耦合器知识介绍,拿走不谢!

文章作者:中兴液力传动 浏览量:13349 类型:常见问题 日期:2018-06-13 14:01:06 分享:

液力耦合器是以液体为工作介质的一种非刚性联轴器,又称液力联轴器。是一种用来将动力源(通常是发动机或电机)与工作机连接起来传递旋转动力的机械装置。接下来中兴小编就带你们来了解一下关于调速型液力耦合器的知识。

01  液力耦合器工作原理

液力偶合器主要由泵轮、涡轮和转动外壳组成。泵轮和涡轮尺寸相同,相向布置,其腔内均有许多径向叶片,涡轮的叶片数一般比泵轮少1~4片,以避免共振。泵轮的主轴和电动机主轴(或第一级增速齿轮轴)相连,涡轮轴和水泵主轴(或第二级增速齿轮轴)连接。



液力传动_液力耦合器



泵轮和涡轮形成的工作油腔内的油自泵轮内侧引入后,在离心力的作用下被甩到油腔外侧形成高速的油流,冲向对面的涡轮叶片,驱动涡轮一同旋转。然后,工作油又沿涡轮叶片流向油腔内侧并逐渐减速,流回到泵轮内侧,构成一个油的循环流动圆。
而在涡轮和转动外壳的腔中,自泵轮和涡轮的间隙流入的工作油随转动外壳和涡轮旋转,在离心力的作用下形成油环。工作油在泵轮内获得能量,又在涡轮里释放能量,完成了能量的传递。

如果改变工作油量的多少,即可改变传动动力的大小,从而改变涡轮的转速,以适应负荷的要求。


02  液力偶合器的调节

液力耦合器的调节是由改变勺管位置来进行的。由于转动外壳里的油环随半径增大,其油压也增大,因此提高勺管后排出的油也增多,使涡轮迅速降速。


在勺管作用下,运行时改变偶合器内的油注量:

将勺管尽可能深地插入偶合器的勺管室(0%的位置):最小油环,最小输出速度。

将勺管尽可能抽出偶合器的勺管室(100%的位置):最大油环,最大输出速度。



液力偶合器_调速型液力耦合器

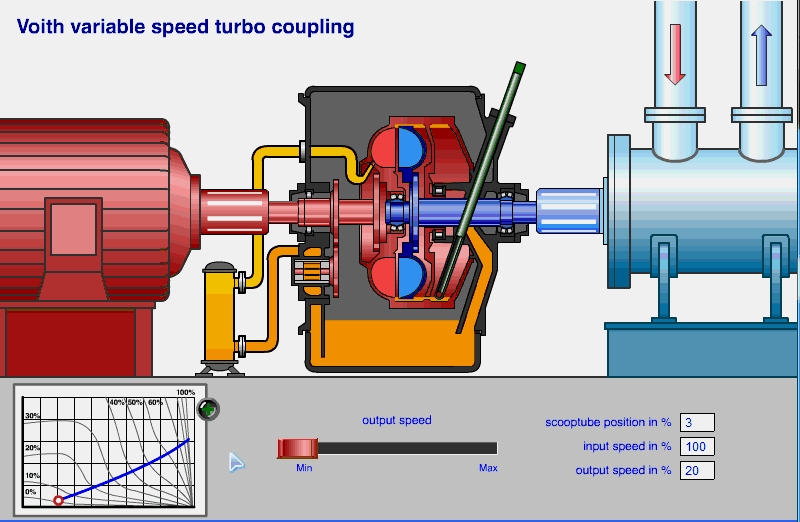

03  液力耦合器动画展示

新时代下,电-液力新型技术,随着其优势和特点,普及率将越来越大。



限矩型液力偶合器_液力联轴器
