【理论知识】液力耦合器结构原理

液力耦合器是以液体为工作介质的一种非刚性联轴器，又称液力联轴器。是一种用来将动力源(通常是发动机或电机)与工作机连接起来传递旋转动力的机械装置。

分类

液力耦合器按其应用特性可分为三种基本类型，即普通型、限矩型、调速型及两个派生类型：液力耦合器传动装置与液力减速器。

结构与原理

液力耦合器结构形式比较多，不同的液力耦合器在结构与原理上略有不同，但是其基本原理是相同的，都是通过泵轮将机械能转化为液体的动能，再由流动的液体冲击涡轮，实现液体动能向机械能的转化，向外输出动力，如图所示。下面分别介绍普通型、限矩型、调速型液力耦合器的典型结构与原理。

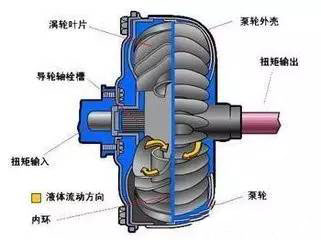

内部结构图

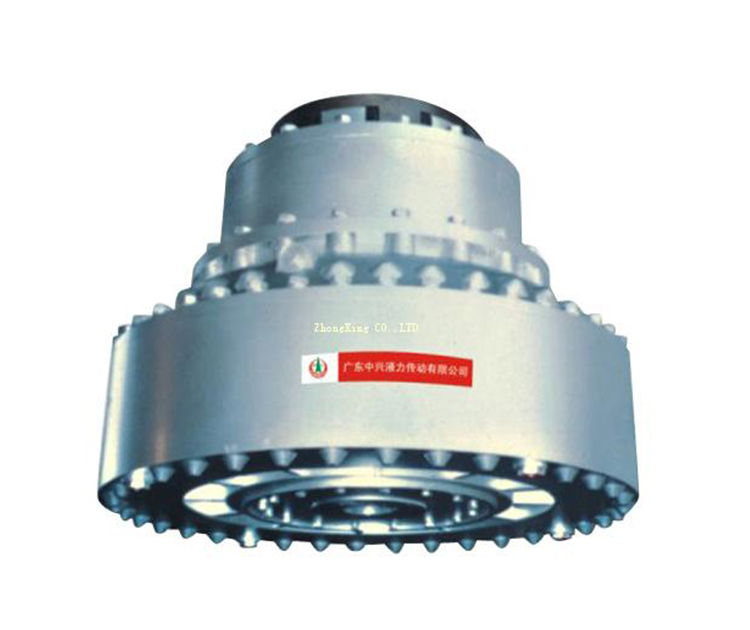

普通型液力耦合器

普通型液力耦合器是最简单的一种液力耦合器，它是由泵轮1、涡轮2、外壳皮带轮3等主要元件构成，如下图所示。它的工作腔体容积大、效率高，传动力矩可达6倍～7倍的额定力矩。但因过载系数大，过载保护性能很差，所以一般用于隔离振动、缓减启动冲击或做离合器用。

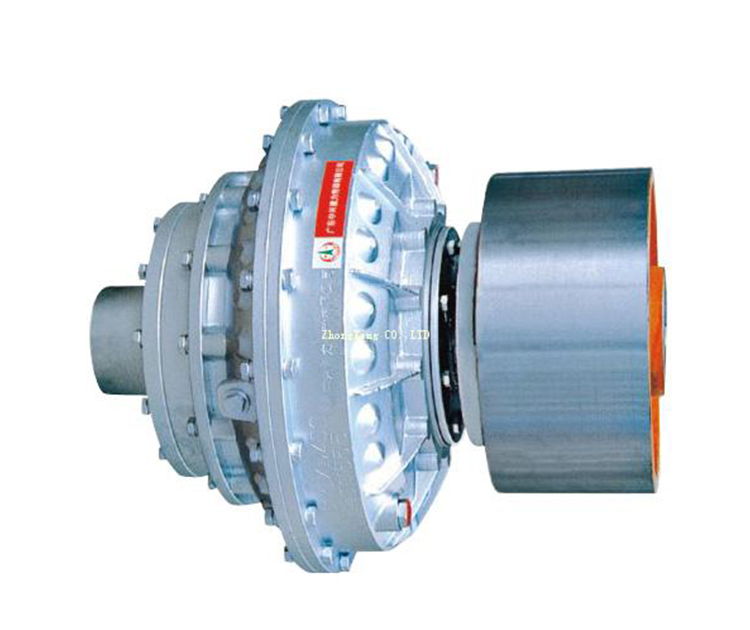

限矩型液力耦合器

常见的限矩型液力耦合器有静压泄液式、动压泄液式和复合泄液式三种基本结构。前两种在建设机械中用得较为广泛。

01  静压泄液式液力耦合器

这种液力耦合器，在高速传动比时，侧辅腔存油很少，因而传动力矩较大；而在低传动比时，侧辅腔存油较多，使特性曲线较为平坦，能较好地满足工作机械的要求。但需指出的是，由于液体出入侧辅腔跟随负载变化而反应速度慢，所以不适于负载突变和频繁启动、制动的工作机械。因为这种液力耦合器多用于车辆的传动中，所以也称为牵引型液力耦合器。

2  动压泄液式液力耦合器

动压泄液式液力耦合器能够克服静压泄液式液力耦合器在突然过载时难以起到过载保护作用的缺点。

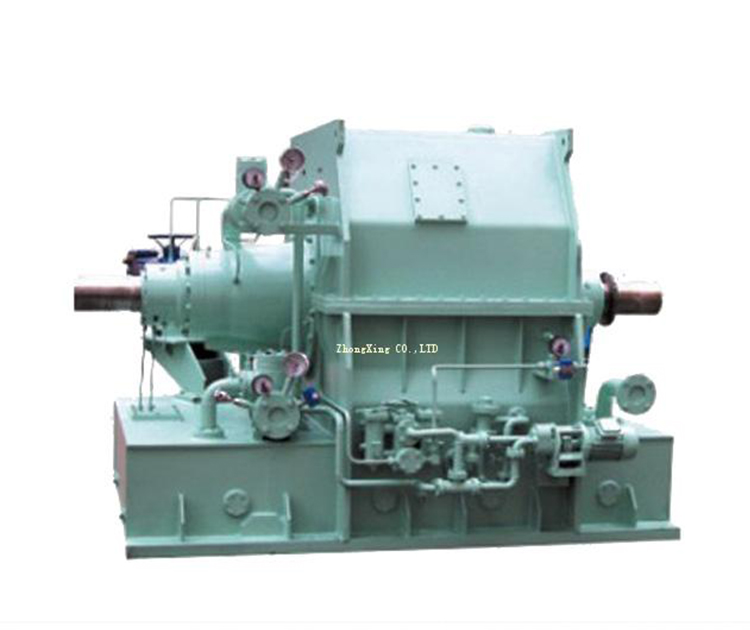

调速型液力耦合器

调速型液力耦合器主要由泵轮、涡轮、勺管室等组成，如下图所示。当主动轴带动泵轮旋转时，在泵轮内叶片及腔的共同作用下，工作油将获得能量并在惯性离心力的作用下，被送到泵轮的外圆周侧，形成高速油流，泵轮外圆周侧的高速油流又以径向相对速度与泵轮出口的圆周速度组成合速度，冲入涡轮的进口径向流道，并沿着涡轮的径向流道通过油流动量矩的变化而推动涡轮旋转，油流至涡轮出口处又以其径向相对速度与涡轮出口处的圆周速度组成合速度，流入泵轮的径向流道，并在泵轮中重新获得能量。如此周而复始的重复，形成工作油在泵轮和涡轮中的循环流动圆。由此可见，泵轮把输入的机械功转换为油的动能，而涡轮则把油的动能转换成为输出的机械功，从而实现动力的传递。

调速型液力耦合器的泵轮和涡轮转速存在着一定的差值，这被称之为速度滑差。由粘性流体性质可知，耦合器滑差损失和轴承摩擦损失将生成大量的热，并被耦合器工作油吸收。耦合器滑差越大，转机功率越大，产生的热量越大。为了使耦合器油温不超过规定值，必须利用油循环系统把高温油带出，经过冷油器冷却后回到耦合器内，从而保证了液力耦合器内热量的平衡。不同的液力耦合器的油冷却方式是不同的，这也是液力耦合器在应用过程中一个比较重要的问题。
