液力耦合器解体检修工艺了解一下!

文章作者:中兴液力传动 浏览量:794 类型:常见问题 日期:2018-08-16 17:22:51 分享:

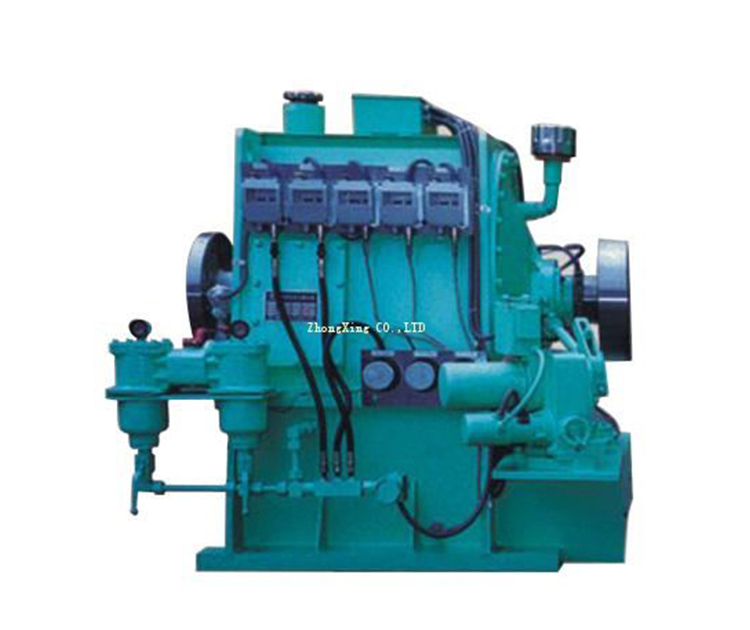

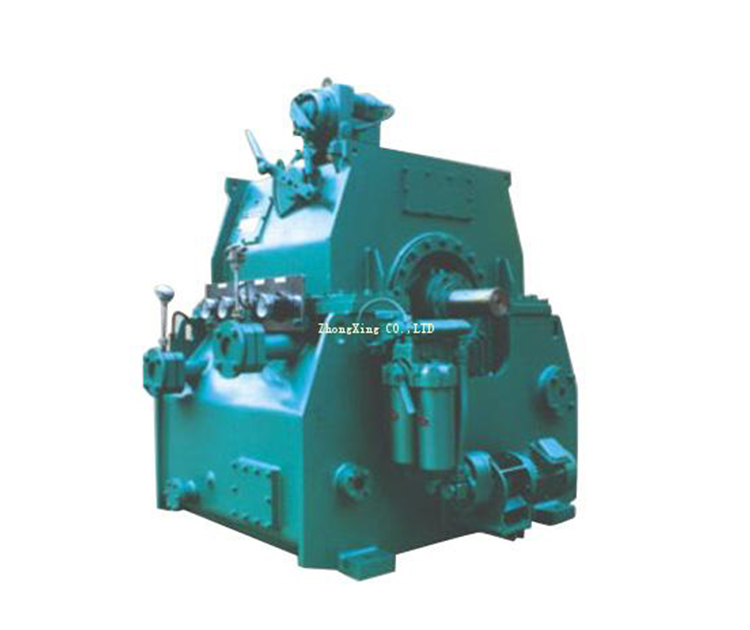

调速型液力偶合器一般安装在三相异步电机和工作机之间,它可在电机输入转速不变的条件下,以电动执行机构带动勺管改变其工作腔(泵轮与涡轮间)充液量从而对其输出转速(即工作机转速)进行无级调节,调速过程柔和平滑,输出转速稳定,动力传递可靠,广泛用于风机、水泵、皮带机等负载的工况调节。



液力耦合器厂家_液力偶合器厂家



现将液力耦合器解体检修步骤描述如下:


一、准备解体

1.准备所需工具。

2.拆除相关线路、测速元件及变送器。



广东液力耦合器厂家_广东液力偶合器厂家



二、联轴器复查中心

1.拆下联轴器罩壳及柱梢。

2.复查中心。



三、偶合器的解体

1.打开箱盖观察孔,卸下勺管与连杆的连接螺栓,将勺管与连杆分离。

2.吊箱盖,并将其进排油管取出。

3.拆下泵轮进油短管及各轴承润滑油管,箱体两侧安装板,将旋转组件、供排油组件一起吊离箱体。



四、轴承拆装

1.脱开液力器输入、输出轴上联轴器。

2.从输入端拔出泵壳体及轴承。

3.从输出轴上拆下端盖及挡圈,将勺管壳体从输出轴上分离出来。

4.分别从输入和输出端轴承座内将轴承取出。



五、旋转组件拆卸

1.从输入轴上拆下驱动齿轮和平键。

2.卸下输入轴与背壳之间连接螺栓,将输入轴与背壳分离开。

3.将外壳、泵轮之间螺栓拆除并将外壳泵轮分离开。


4.将涡轮等件翻转,托住背壳法兰。输出轴下垂,拆下轴用挡圈将其输出轴压出。



调速型耦合器_液力传动装置



六、偶合器的检查

1.检查主动齿轮和从动齿轮有无磨损及裂纹。

2.泵轮和涡轮有无磨损、径向叶片有无冲刷现象及断裂。

3.各轴承磨损情况。

4.勺管检查。


5.对主油泵进行检查。
